從渦旋空壓機的動、靜渦盤在其平面上的投影可以發現,兩渦盤偏心配置。動、靜渦盤嚙合線、側壁面及端面之間圍成的幾對月牙形狀的封閉容積即構成了渦旋空壓機的多個基元容積。這些基元容積成對出現,對稱分布。
最外圈的基元容積1隨主軸的轉動而逐漸張開,氣體從進氣口進入空壓機腔內,進入的氣體量隨轉角的增大而增大,進而達到最大值。隨著主軸的繼續轉動和開口的逐漸關閉,基元容積1的容積又有所減少,吐出少量氣體,最后形成封閉容積。同時,在關閉基元容積1的過程中,相對基元容積 2來說,是一個容積逐漸增大的過程,氣體從進氣口被吸入基元容積 2。
隨著主軸的繼續旋轉,基元容積1和基元容積2先后向中心位置推進,在此過程中,基元容積逐漸變小,完成對氣體的壓縮過程。直至氣體被推進到連通中心的排氣孔口位置,壓縮空氣排出。至此,完成整個吸氣、壓縮、排氣的過程。

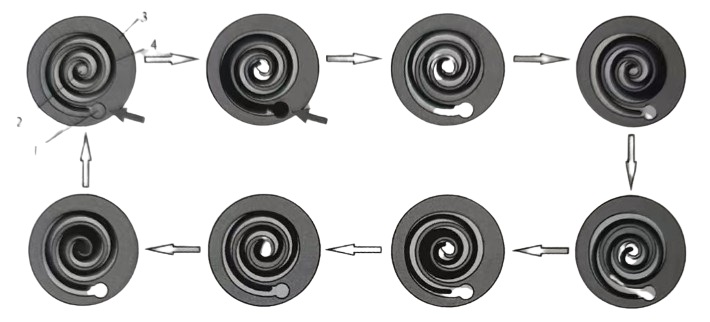

當最外的吸氣腔形成封閉容積并開始向中心推進時,另一個新的吸氣腔同時又開始形成,并重復進行上述過程。當一個工作腔完成一次吸氣、壓縮、排氣過程,如圖中的渦圈圈數為3時,則主軸約需旋轉4圈。事實上,不論空壓機的渦圈圈數是多少,每一轉都完成一次吸氣一排氣的過程。由于渦旋空壓機存在多對基元容積,故同一時間,渦旋空壓機均有某些基元容積在吸氣或壓縮或排氣。所以,渦旋空壓機的吸氣、壓縮和排氣是同時進行的。
