板式冷卻器，板式冷卻器有平板式及螺旋板式兩種，平板式冷卻器的結構。冷卻器元件是由平板、兩板之間類似V 型鐵的嵌條以及平板兩側波浪形的翅片三者釬焊而成。翅片的作用是增加傳熱面積。A 和 B分別表示冷卻劑和被冷卻的介質。
板式冷卻器單位體積內能提供較大的熱交換面積，結構緊湊，但是由于強度原因它僅適用于低壓，且清洗困難，制造技術要求較高?，F(xiàn)在，板式冷卻器在空壓機中使用并不普遍。
管式冷卻器，管式冷卻器使用的歷史很久，通過不斷的改進，體積和重量有所減少，目前仍是空壓機裝置中普遍采用的形式。管式冷卻器有三種型式，即蛇管式、套管式和列管式。

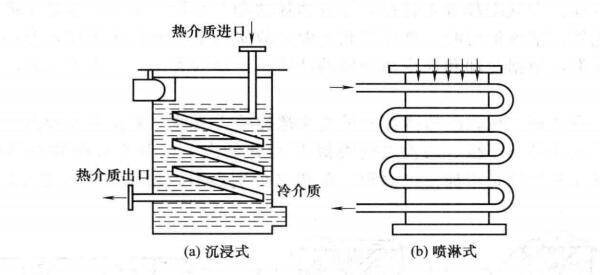

蛇管式冷卻器，蛇管式冷卻器是把管子繞成螺旋狀，并置于一個殼體中。氣體在管內流動，水在管外的殼體內流動。冷卻水自殼體底部進入，上部流出，隨著水逐漸上升，溫度也逐漸升高，這樣可利用其自然對流的作用。
列管式冷卻器，低壓列管式冷卻器，由一束平行排列的光圓管子脹接于兩塊端板上構成冷卻器芯子，芯子置于一個圓筒形殼體中，兩端有端蓋。氣體在換熱管外流動，并依靠特設的擋板使氣流垂直掠過管束，曲折前進，水在換熱管內流動。氣體自冷卻器殼程接管一端進入，另一端導出。隨著氣體被逐漸冷卻，氣體密度增大，故能順著流動方向下沉。為使氣流保持必要的速度，隔板間距是變化的，開始大些，后來逐漸減小。
